Clôtures et rampes d'aluminium Extéria — Modèle Alure

ALUMINIUM EXTRUDÉ

CLÔTURES &
RAMPES
ALUMINIUM

Modèle Urbain (46") et Modèle Alure (36"/42") — Aluminium 6063-T5 peint en poudre. Conformes au Code du bâtiment du Québec. Distribution aux entrepreneurs.

Code RBQ 2020

Garantie 10 ans

Aluminium 6063-T5

Distribution QC

01 — CLÔTURES EN ALUMINIUM

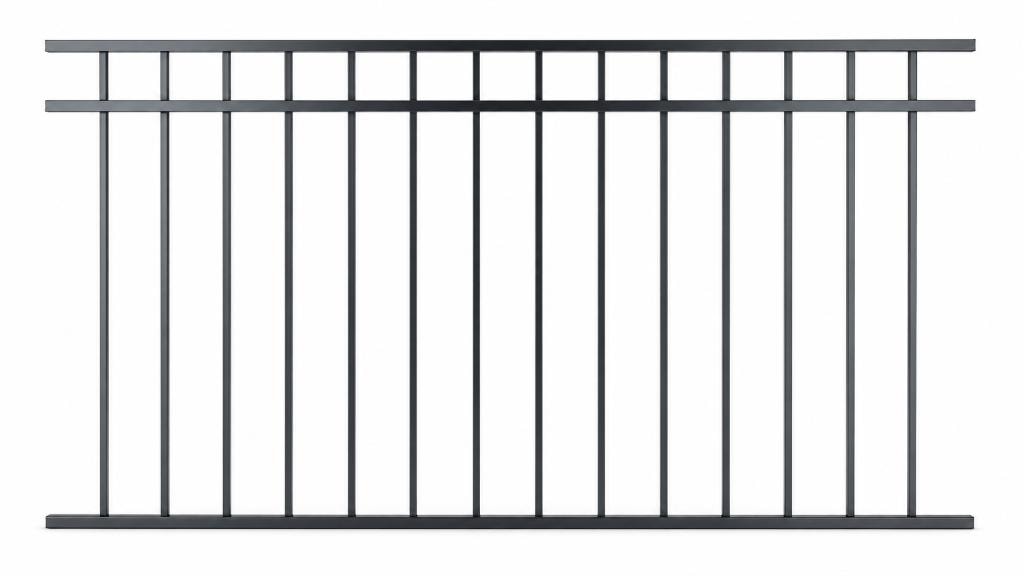

MODÈLE URBAIN — PANNEAU 46"

Panneau de clôture aluminium extrudé 6063-T5 avec finition peinture en poudre. Barreaux verticaux espacés à 100 mm, conformes aux exigences de sécurité du Code du bâtiment du Québec.

FICHE PRODUIT — CLÔTURE ALUMINIUMURB-CL-46

Panneau de clôture aluminium Modèle Urbain 46 pouces

Toutes les dimensions en mm. Tolérance ± 2 mm.

SPÉCIFICATIONS TECHNIQUES

Modèle	Urbain
Hauteur totale	1168 mm (46")
Largeur du panneau	2007 mm (79")
Rail supérieur / inférieur	38 × 38 mm
Barreaux verticaux	12,7 × 12,7 mm
Espacement barreaux	100 mm (4")
Matériau	Aluminium 6063-T5
Finition	Peinture en poudre
Garantie	10 ans

NOTE TECHNIQUE

Espacement de 100 mm entre barreaux conforme à l'article 9.8.8 du Code national du bâtiment — Amendement Québec 2020. Poteaux 2,5" × 2,5" vendus séparément.

02 — CLÔTURES 36" ET 42"

MODÈLE ALURE — PANNEAU ALUMINIUM 36" ET 42"

Panneaux de clôture aluminium disponibles en 2 hauteurs. Finition peinture en poudre noir mat. Largeur standard 2007 mm (79"). Poteaux et accessoires vendus séparément.

MODÈLE ALURE — 36" (914 mm)

Clôture résidentielle standard

ALR-CL-36

Hauteur totale (section déco incluse)	914 mm (36")
Largeur du panneau	2007 mm (79")
Rail supérieur / inférieur	38 × 38 mm (1 1/2" × 1 1/2")
Barreaux verticaux	12,7 × 12,7 mm (0,5" × 0,5")
Espacement barreaux (centre à centre)	≈ 100 mm (3 15/16")
Section décorative (haut)	H : 100 mm (3 15/16") · L : 100 mm
Matériau	Aluminium
Finition	Peinture en poudre noir mat
Installation	Surface ou en sol avec poteaux appropriés

Dimensions en mm. 1 po = 25,4 mm. Tolérance ± 2 mm. Poteaux et accessoires vendus séparément.

MODÈLE ALURE — 42" (1 067 mm)

Clôture piscine / 6 contremarches et plus

ALR-CL-42

Hauteur totale (section déco incluse)	1 067 mm (42")
Largeur du panneau	2007 mm (79")
Rail supérieur / inférieur	38 × 38 mm (1 1/2" × 1 1/2")
Barreaux verticaux	12,7 × 12,7 mm (0,5" × 0,5")
Espacement barreaux (centre à centre)	≈ 100 mm (3 15/16")
Section décorative (haut)	H : 100 mm (3 15/16") · L : 100 mm
Matériau	Aluminium
Finition	Peinture en poudre noir mat
Installation	Surface ou en sol avec poteaux appropriés

Dimensions en mm. 1 po = 25,4 mm. Tolérance ± 2 mm. Poteaux et accessoires vendus séparément.

PROFIL RAIL

38 × 38 mm

1 1/2" × 1 1/2"

PROFIL BARREAU

12,7 × 12,7 mm

0,5" × 0,5"

MATÉRIAU

Aluminium

Extrudé

FINITION

Peinture en poudre

Noir mat

03 — RAMPES D'ESCALIER DESCENDANTES

RAMPE ALURE — 36" ET 42" DESCENDANTES

Disponibles en 2 hauteurs (36" et 42") et 3 configurations (3, 5 et 7 marches). Conformes au Code national du bâtiment du Canada 2020 — Amendement Québec.

RAMPE ALURE — 36" (914 mm) — DESCENDANTE

Moins de 6 contremarches

ALR-RM-36

3 MARCHES

5 MARCHES

7 MARCHES

Dimensions en mm. 1 po = 25,4 mm. Tolérance ± 2 mm. Poteaux et accessoires vendus séparément.

RAMPE ALURE — 42" (1 067 mm) — DESCENDANTE

6 contremarches et plus / piscine

ALR-RM-42

3 MARCHES

5 MARCHES

7 MARCHES

Dimensions en mm. 1 po = 25,4 mm. Tolérance ± 2 mm. Poteaux et accessoires vendus séparément.

TABLEAU DES CONFIGURATIONS

CODE	HAUTEUR	MARCHES	LONGUEUR	APPLICATION
ALR-RM-36-3	36" (914 mm)	3	1 002 mm	< 6 contremarches
ALR-RM-36-5	36" (914 mm)	5	1 666 mm	< 6 contremarches
ALR-RM-36-7	36" (914 mm)	7	2 330 mm	< 6 contremarches
ALR-RM-42-3	42" (1 067 mm)	3	1 002 mm	≥ 6 contremarches / piscine
ALR-RM-42-5	42" (1 067 mm)	5	1 666 mm	≥ 6 contremarches / piscine
ALR-RM-42-7	42" (1 067 mm)	7	2 330 mm	≥ 6 contremarches / piscine

PROFIL RAIL

38 × 38 mm

1 1/2" × 1 1/2"

PROFIL BARREAU

12,7 × 12,7 mm

0,5" × 0,5"

MATÉRIAU

Aluminium 6063-T5

Extrudé

FINITION

Peinture en poudre

Noir mat

04 — PORTAILS

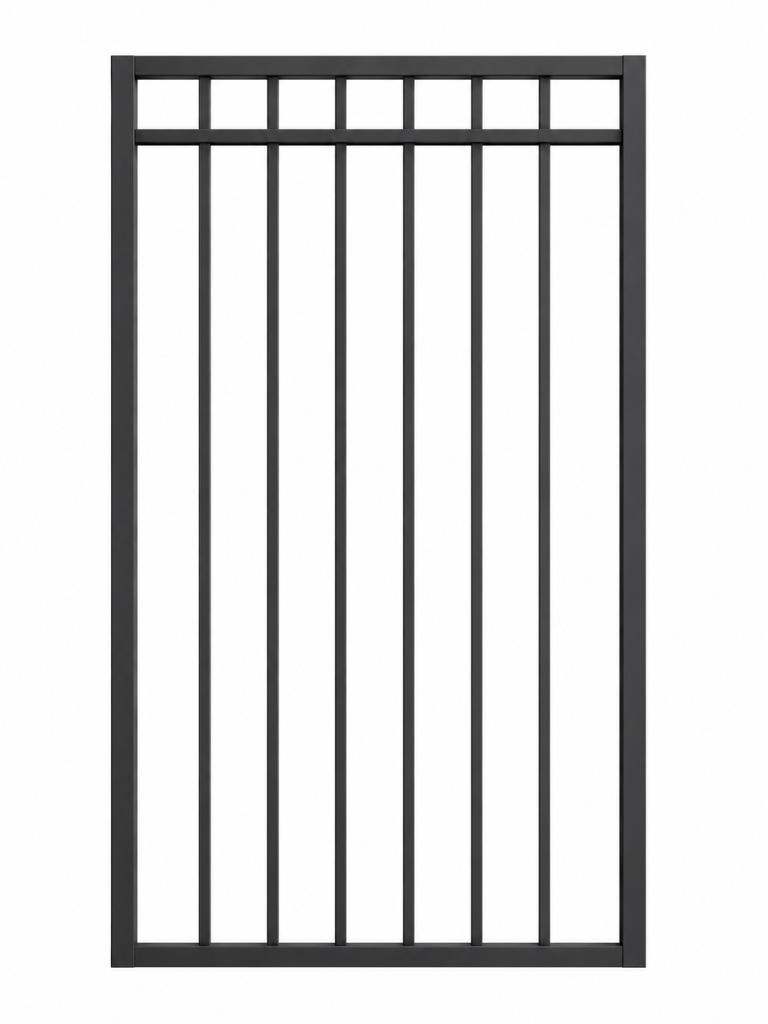

PORTAIL SIMPLE — 42" × 46"

Portail aluminium assorti au panneau Urbain. Quincaillerie en acier galvanisé incluse. Pentures réglables 3 axes et loquet double sens.

FICHE PRODUIT — PORTAIL ALUMINIUMACC-PG-42

PORTAIL SIMPLE — MODÈLE URBAIN

Portail aluminium Modèle Urbain 42 × 46 pouces — noir mat

SPÉCIFICATIONS TECHNIQUES

Modèle	Portail Simple — Modèle Urbain
Largeur	1067 mm (42")
Hauteur	1168 mm (46")
Cadre	Aluminium 38 × 38 mm (1 1/2" × 1 1/2")
Barreaux	12,7 × 12,7 mm (0,5" × 0,5")
Espacement barreaux	≈ 100 mm (3 15/16")
Matériau	Aluminium extrudé 6063-T5
Finition	Peinture en poudre noir mat
Pentures	Réglables 3 axes — galvanisé
Loquet	Double sens — acier galvanisé
Drop bolt	Inclus

QUINCAILLERIE INCLUSE

ACC-HNG-3APentures réglables 3 axes (×2)

ACC-LCK-DSLoquet double sens

ACC-DBT-01Drop bolt (verrou de sol)

Dimensions en mm. 1 po = 25,4 mm. Tolérance ± 2 mm.

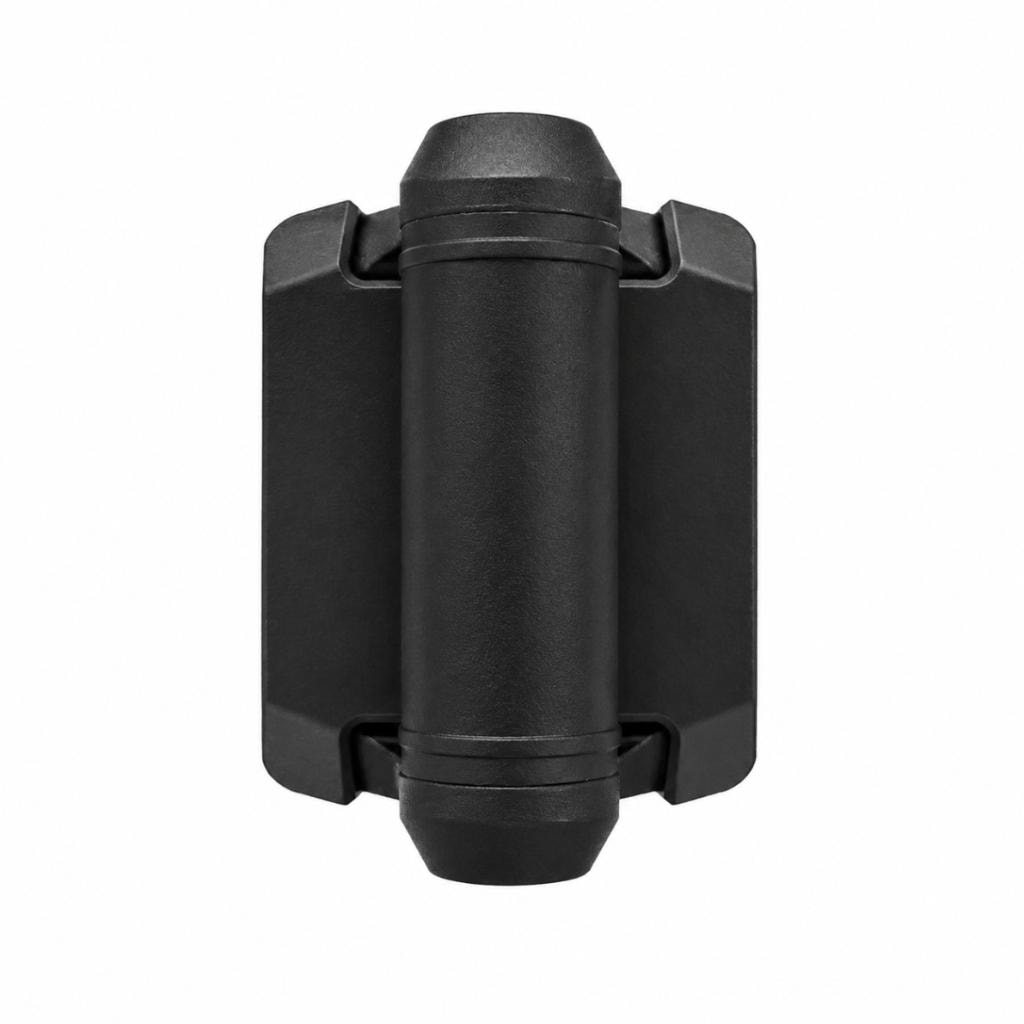

ACCESSOIRE — FERMETURE AUTOMATIQUEACC-FA-01

ACC-FA-01

PENTURE FERMETURE AUTOMATIQUE

Penture à fermeture automatique par ressort intégré. Assure la fermeture du portail sans intervention manuelle. Compatible avec toute la gamme de portails aluminium Urbain.

Matériau	Aluminium / Nylon haute densité
Finition	Noir mat
Mécanisme	Ressort intégré — fermeture automatique
Réglage	Tension du ressort ajustable
Compatibilité	Portails aluminium Urbain
Vendu	À l'unité (2 requis par portail)

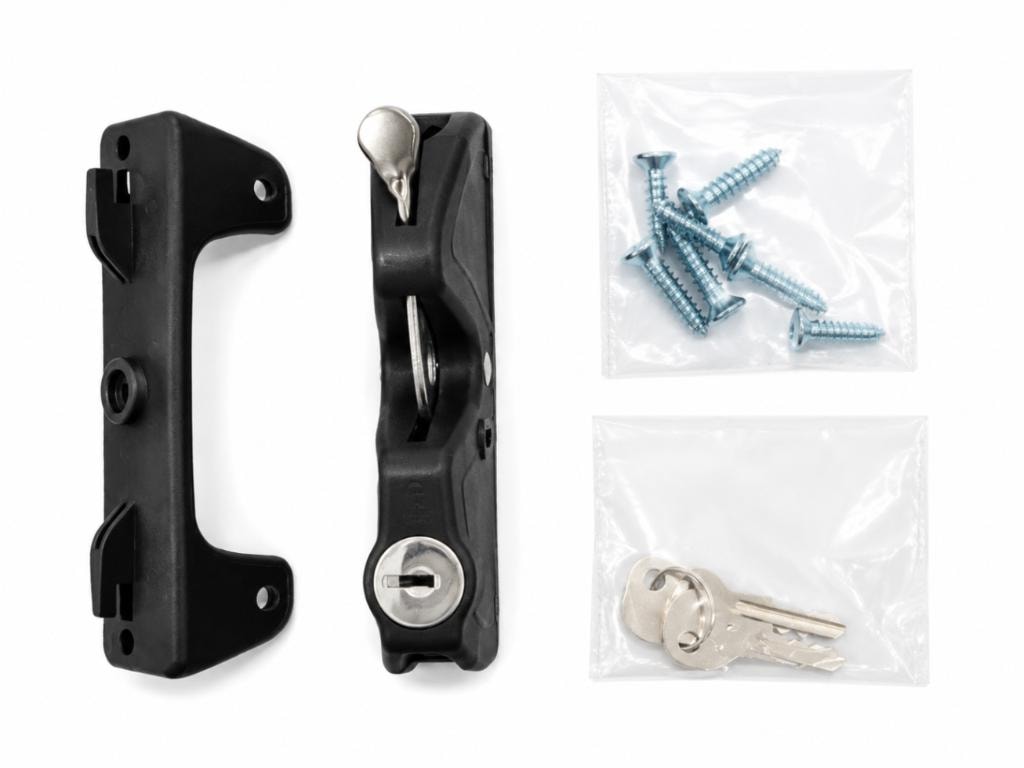

ACCESSOIRE — VERROUILLAGEACC-LCK-CL

ACC-LCK-CL

LOQUET À CLÉ POUR PORTAIL

Loquet à cylindre avec clé pour portail aluminium. Verrouillage sécurisé de l'extérieur. Livré complet avec vis de montage et 2 clés.

Matériau	Polymère haute densité / Acier inox
Finition	Noir mat
Verrouillage	Cylindre à clé
Clés incluses	2 clés
Visserie	Vis inox incluses
Compatibilité	Portails aluminium Urbain
Vendu	À l'unité

05 — COULEURS DISPONIBLES

FINITION STANDARD

Toute la gamme aluminium est disponible en une seule finition : peinture en poudre noir mat appliquée en usine. Résistance aux UV et aux intempéries garantie 10 ans.

ALU-001

Noir Mat

Peinture en poudre — finition standard

La couleur affichée est approximative. Consultez un échantillon physique pour une correspondance exacte.

06 — ACCESSOIRES

POTEAUX, CAPUCHONS ET QUINCAILLERIE

Tous les accessoires nécessaires à l'installation complète de la gamme aluminium Urbain et Alure.

LISTE DES ACCESSOIRES — GAMME ALURE

CODE	DESCRIPTION	NOTE
ACC-PT-25	Poteau standard 2,5" × 2,5" × 84"	Aluminium 6063-T5
ACC-CP-25	Capuchon snap-on 2,5" × 2,5"	Vendu séparément
ACC-PB-25	Plaque de base 127 × 127 mm	Incluse avec poteau
ACC-HNG-3A	Pentures réglables 3 axes	Galvanisé, capacité 50 kg
ACC-LCK-DS	Loquet double sens	Acier galvanisé
ACC-VIS-304	Vis inox 304 assortiment	Fournies avec panneaux

ACC-PT-25 — POTEAU STANDARD

2,5" × 2,5" × 84" (63,5 × 63,5 × 2134 mm)

MatériauAluminium 6063-T5

Épaisseur de paroi2,5 mm

Plaque de base127 × 127 mm — Incluse

Capuchon snap-onVendu séparément

Entraxe recommandé2438 mm (8') max.

GUIDE D'INSTALLATION RAPIDE

Implantation des poteaux

Entraxe max. 2438 mm. Ancrage béton recommandé.

Pose des panneaux

Glisser dans les rainures du poteau. Pas de soudure.

Fixation finale

Vis inox 304 fournies. Capuchons snap-on en finition.

06 — DONNÉES TECHNIQUES

SPÉCIFICATIONS COMPLÈTES

MATÉRIAUX ET FINITION

Alliage	Aluminium 6063-T5
Finition	Peinture en poudre thermodurcissable
Épaisseur de paroi	2,5 mm (rails et barreaux)
Résistance à la corrosion	Classe C5 — Environnement marin
Résistance UV	Classe 5 — Décoloration < 5% / 10 ans

CONFORMITÉ ET NORMES

Code du bâtiment	NBC 2020 — Amendement Québec
Résistance au vent	190 km/h (zone 3 Québec)
Charge latérale	0,75 kN/m (garde-corps)
Espacement barreaux	100 mm max. (art. 9.8.8)
Certification	CSA A460 — Clôtures résidentielles
